绝缘接头系列 - 整体式绝缘接头
产品中心
 当前位置：首页 - 产品中心 - 绝缘接头系列 - 整体式绝缘接头
一、绝缘接头概述：
绝缘接头是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命，还可直接埋地使用。本公司的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。
二、产品结构和工作原理： 『Stucture』
整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面件，夹有绝缘件
和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里
面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。

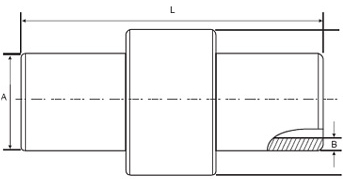

三、型号说明 『Model Expanation』 四、外形尺寸 『Dimensions』
五、绝缘接头参数表
PN25压力等级绝缘接头
型号
Type		 规格
Specification		 A B L 钢管材质
 Steel pipe material
DN25-25 DN25 34 4 250 　

　

　

　

　钢管(Steel Pipe) 20
GB/T8163

　

　

　

　
DN25B-25 32 4 250
DN40-25 DN40 48 4 300
DN50-25 DN50 60 4 350
DN50B-25 57 4 350
DN65-25 DN65 76 5 350
DN80-25 DN80 89 5 400
DN100-25 DN100 114 5 400
DN100B-25 108 5 400
DN125-25 DN125 140 6 500
DN125B-25 133 6 500
DN150-25 DN150 168 7 500
DN150B-25 159 7 500
DN200-25 DN200 219 7 500
DN250-25 DN250 273 8 800
DN300-25 DN300 325 8 800
DN350-25 DN350 356 8 900
DN350B-25 377 8 900
DN400-25 DN400 406 8 900 钢管(Steel Pipe) 16MnR
GB6654
DN400B-25 426 8 900
DN450-25   DN450　 457 8 900
DN450B-25 480 8 900
DN500-25 DN500 508 10 900
DN500B-25 530 10 900
DN600-25 DN600 610 10 1000
DN600B-25 630 10 1000
DN700-25 DN700 711 10 1200
DN700B-25 720 10 1200
DN800-25 DN800 813 12 1300
DN800B-25 820 12 1300

PN40压力等级绝缘接头
型号
Type		 规格 Specification A B L 钢管材质
Steel pipe material
DN25-40 DN25 34 4 250 钢管(Steel Pipe) 20
GB/T8163
DN25B-40 32 4 250
DN40-40 DN40 48 4 300
DN50-40 DN50 60 4 350
DN50B-40 57 4 350
DN65-40 DN65 76 5 350
DN80-40 DN80 89 5 400
DN100-40 DN100 114 5 400
DN100B-40 108 5 400
DN125-40 DN125 140 6 500
DN125B-40 133 6 500
DN150-40 DN150 168 7 500
DN150B-40 159 7 500
DN200-40 DN200 219 7 500
DN250-40 DN250 273 8 800
DN300-40 DN300 325 10 800
DN350-40 DN350 356 12 900
DN350B-40 377 12 900
DN400-40 DN400 406 10 900 钢板(Steel Plate) 16MnR
DN400B-40 426 10 900
DN450-40 DN450 457 10 900
DN450B-40 480 10 900
DN500-40 DN500 508 12 900
DN500B-40 530 12 900
DN600-40 DN600 610 14 1000
DN600B-40 630 14 1000
DN700-40 DN700 711 14 1200
DN700B-40 720 14 1200
DN800-40 DN800 813 16 1300
DN800B-40 820 16 1300
PN64压力等级绝缘接头 PN64
型号
Type		 规格
Specification		 A B L 钢管材质
Steel pipe material
　DN25-64 DN25 34 4 250 钢管(Steel Pipe) 20
GB/T8163
DN25B-64 32 4 250
DN40-64 DN40 48 4 300
DN50-64 DN50 60 4 350
DN50B-64 57 4 350
DN65-64 DN65 76 5 350
DN80-64 DN80 89 5 400
DN100-64 DN100 114 5 500 钢管(Steel Pipe) 16Mn
GB/T6479
DN100B-64 108 5 500
DN125-64 DN125 140 6 600
DN125B-64 133 6 600
DN150-64 DN150 168 7 600
DN150B-64 159 7 600
DN200-64 DN200 219 8 600
DN250-64 DN250 273 10 800
DN300-64 DN300 325 12 800
DN350-64 DN350 356 8.8 1000 L450*1(X65)
GB/T9711
DN400-64 DN400 406 10 1000
DN450-64 DN450 457 11 1000
DN500-64 DN500 508 12.5 1200
DN600-64 DN600 610 16 1200
DN700-64 DN700 711 17.5 1300
DN800-64 DN800 813 20 1300
